順強稱重模塊（Shunqiang weighing module）
產品信息（Product information）
1. 傳感器全密封結構，環境適應性較強
2. 球形連接件，始終保持模塊的垂直稱重狀態
3. 支撐螺栓，防止設備傾覆且方便維護
4. 接地裝置，保護傳感器免受電源浪涌沖擊
5. 過載保護裝置，保護傳感器免受沖擊力

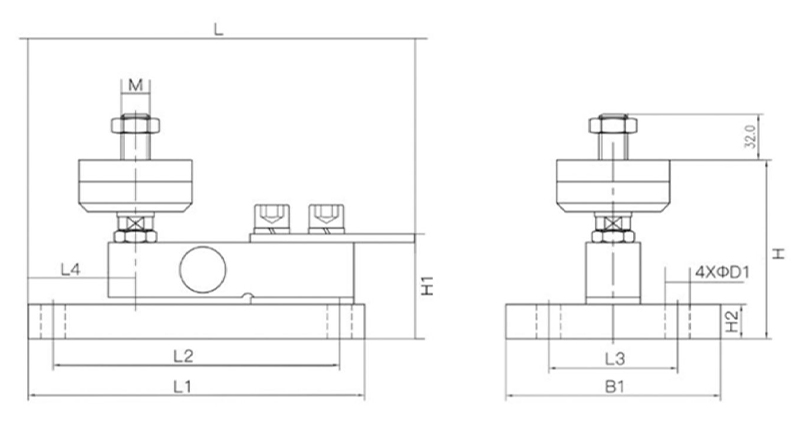

產品尺寸（Product size）
| 額定載荷 | 尺寸 | |||||
H | H1 | H2 | B1 | D1 | ||
| （SQ-5917)0.1~2 | 130~140 | 58 | 18 | 100 | 13 | |
| 額定載荷 | 尺寸 | |||||
L | L1 | L2 | L3 | L4 | M | |
（SQ-5917)0.1~2 | 210 | 175 | 140 | 70 | 58 | M16×2.0 |
產品參數（Product parameter）
產品型號：SQ-5917 | 輸出靈敏度:2.0mV/V |
輸出量程：50/100/250/500/1000/2000kg | |
精度等級：C3 | 非線性：0.03%F.S. |
滯后：0.03%F.S. | 重復性：0.03%F.S. |
蠕變：0.03%F.S. | 溫度靈敏度漂移：0.002%F.S./℃ |
輸入電阻：1050±10Ω | 零點溫度漂移：0.002%F.S./℃ |
輸出電阻：1000±5Ω | 絕緣電阻：≥5000Ω |
激勵電壓：5~12V | 最大激勵電壓：15V |
溫度補償范圍：-10~40℃ | 工作溫度范圍：-30~70℃ |
安全超載：150%F.S. | 極限超載：200%F.S. |
電纜線尺寸：φ5.7×3500mm | 材料：合金鋼 |
防護等級：IP68 | |

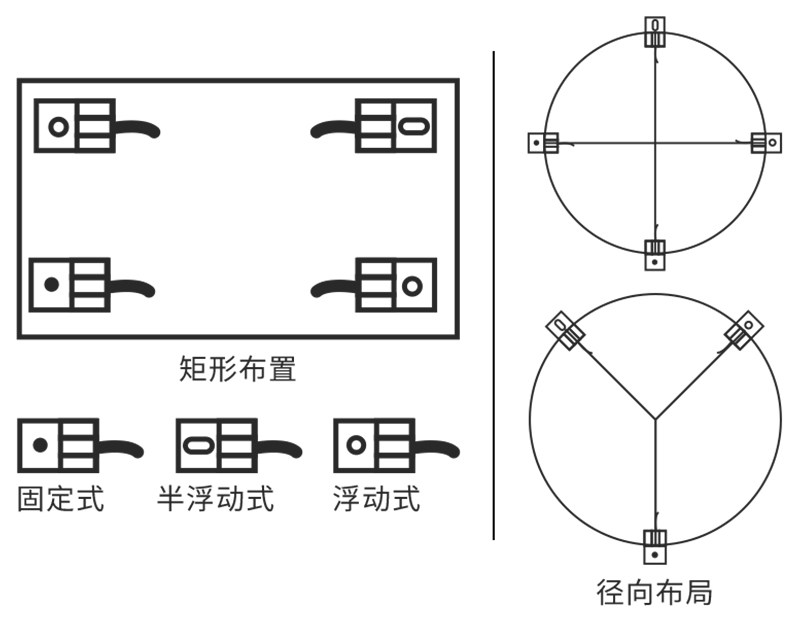

模塊安裝方式（Module installation mode）
根據傳感器的不同組裝方式分以下三種：
1.固定模塊：安裝點不會產生水平位移
2.半浮動模塊：使稱重系統能圍繞著固定點進行調整，從而消除容器變形對稱重精度的影響
3.浮動模塊：安裝點即使在出現水平位移的情況下，仍能將承載力精準地傳遞給傳感器
安裝前請檢查基礎狀況：各安裝點平面落差控制在3mm以內，同一基礎面水平度應控制在1mm/m以內，基礎承載能力要求大于傳感器的量程。
1.安裝前請檢查安裝螺桿預緊力，如有松動，請先預緊后安裝。
2.模塊安裝之前，請將承載板調到水平狀態
3.模塊安裝完畢，將螺母松開與螺柱擰緊
4.如果上述方法無法進行可在模塊安裝之前進行調節，將限位螺桿松開2mm，螺母與螺柱擰緊再進行安裝
5.螺柱與下承載板擰緊，螺母將限位螺桿與螺柱鎖緊，使限位螺桿真正達到限位，防止設備傾覆的目的。
注意：設備調試過程中，若出現角差偏差過大、儀表回零較差、砝碼加載后重量值偏小或無變化，請檢查模塊限位部分有無卡死或輕微摩擦影響；檢查設備外圍硬件連接有無外力影響

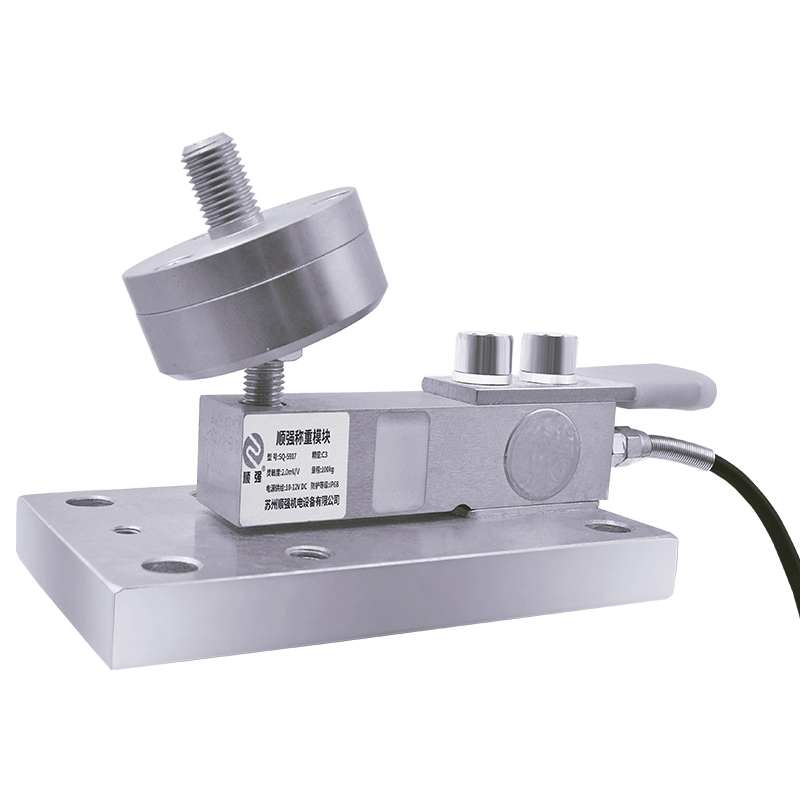

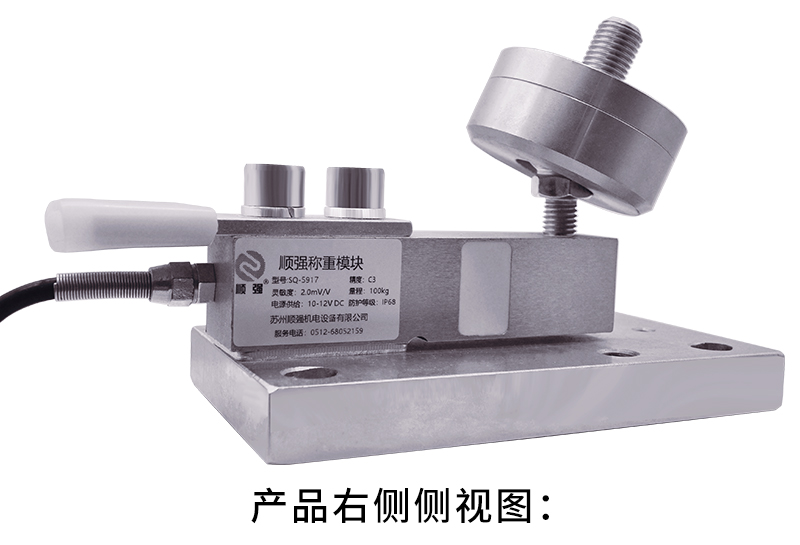

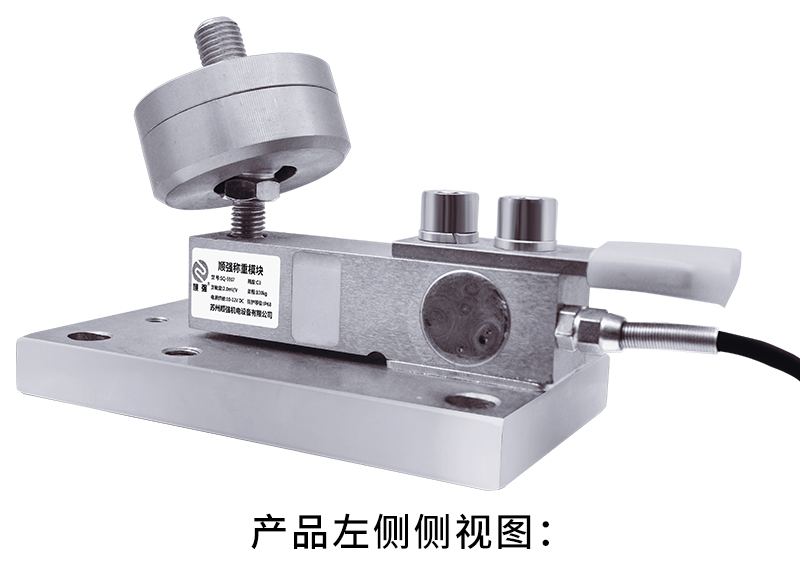

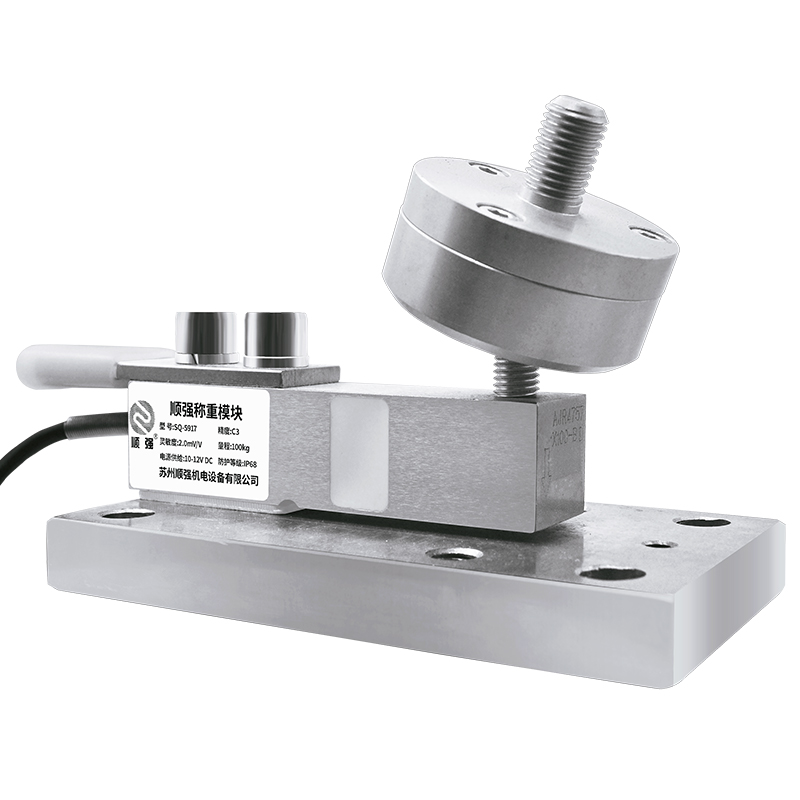

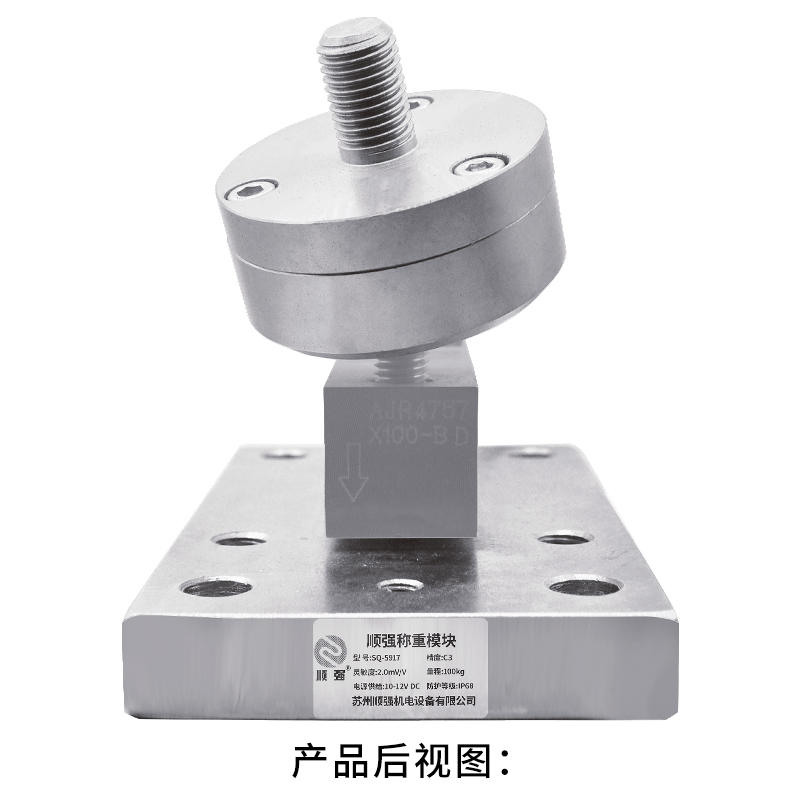

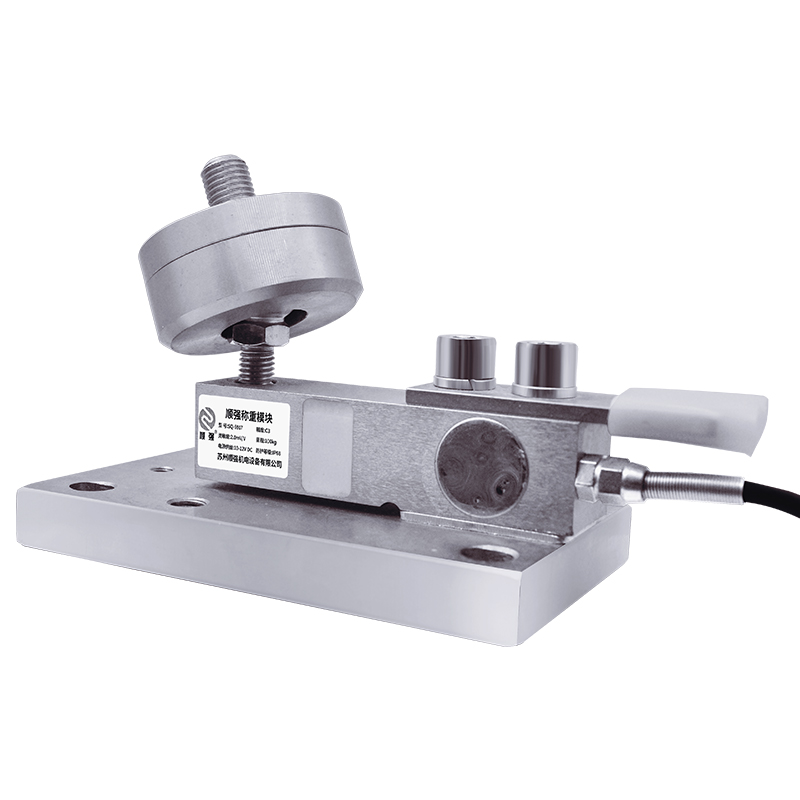

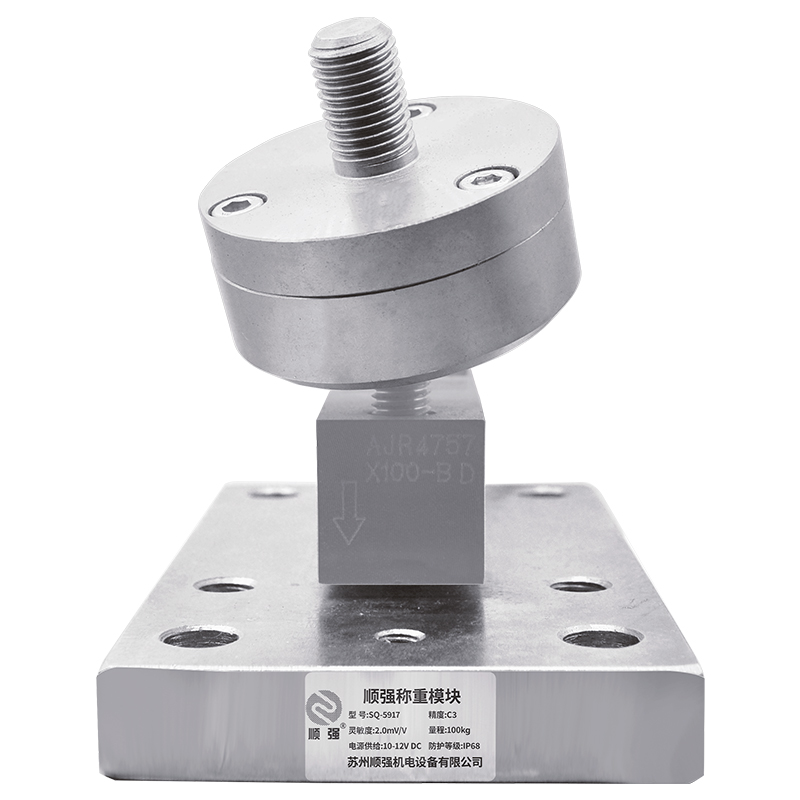

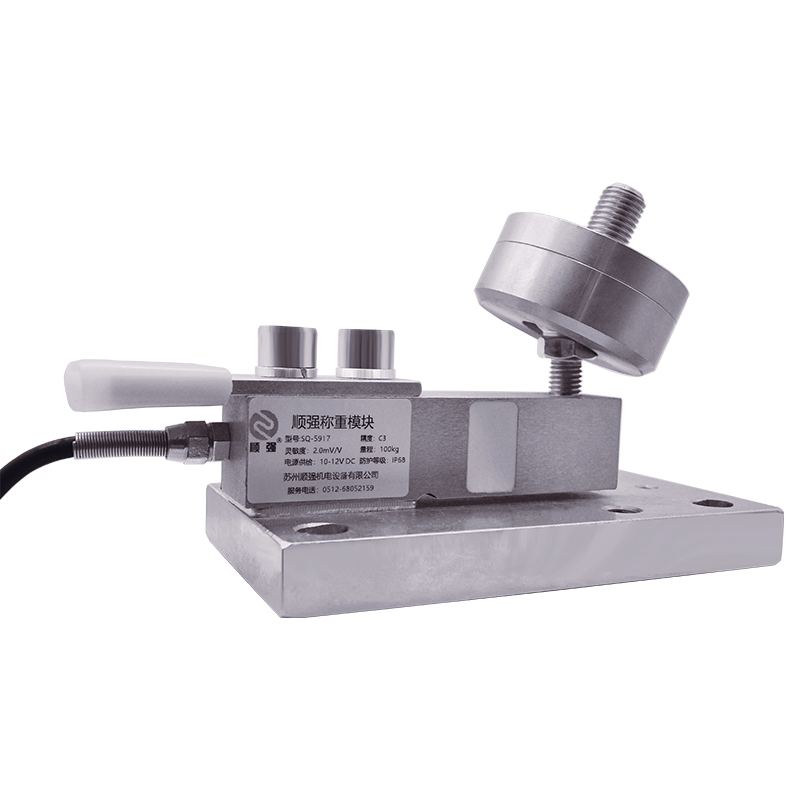

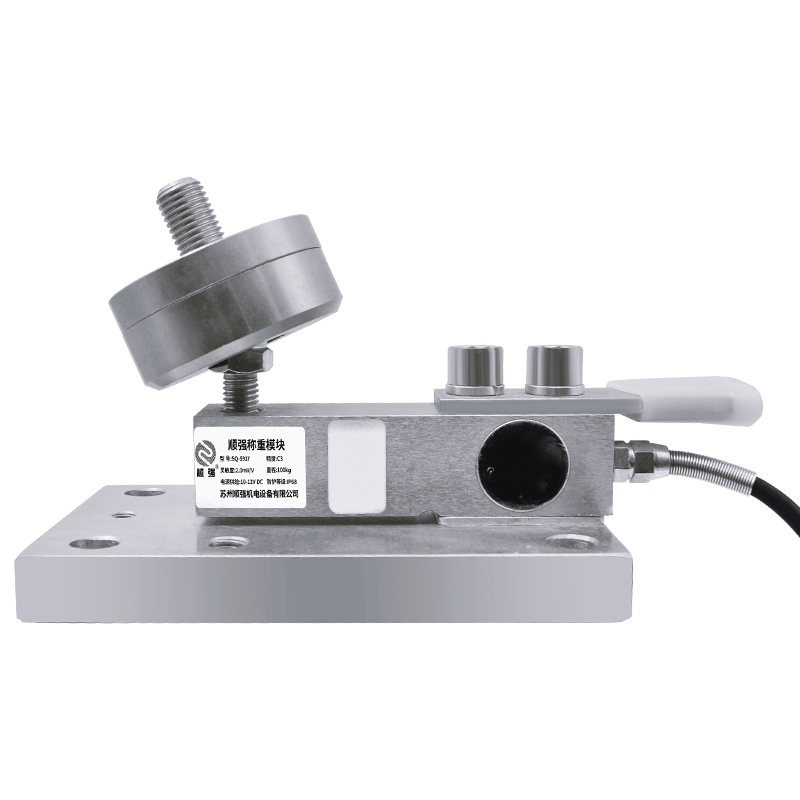

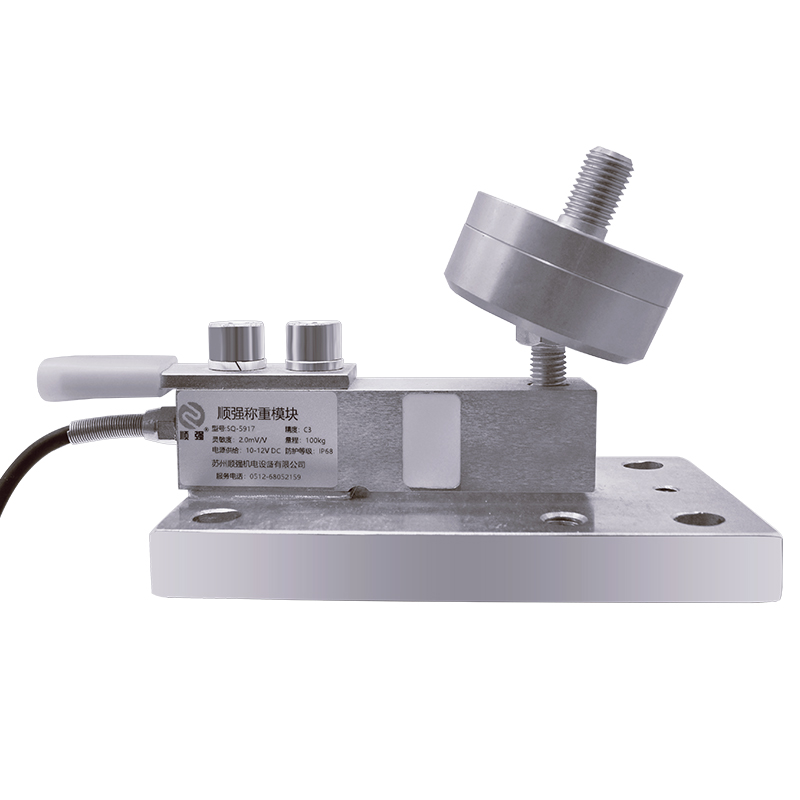

產品實拍圖（Product real picture）
