稱重測力控制儀表（Avic electrical measurement L6E load cell）

產品信息（Product information）

1. 產品名稱：中航電測L6E稱重傳感器

2. 產品型號：L6E-C3-200KG-3B

3. 產品量程：50kg—500kg

4. 產品材質：鋁合金材料,表面陽極處理

5. 產品用途：用于電子秤/包裝秤/配料秤等

6. 產品質保：7天包退換，1年報修

產品尺寸規格（Product size specification）

功能參數（Functional parameter）

額定載荷：50/60/80/100/150/200/300

精度：C3D、C3、C3G

認證：OMIL R60 C3

綜合誤差（%FS）：≤±0.030、≤±0.020、≤±0.015

蠕變（%FS/30min）：≤±0.020、≤±0.0167、≤±0.0125

輸出靈敏度（mv/v）：2.0±0.2

輸入阻抗（Ω）：406±6

輸出阻抗（Ω）:350±3

絕緣阻抗（MΩ）:≥5000(50vdc)

零點輸出（%FS）:2

四角誤差:0.02%加載值/100mm

最大檢定分度數（NMAX）:2500、3000、4000

最小檢定分度數（VMIN）:Emax/5000、Emax/7000、Emax/11000

溫度對輸出靈敏度的影響（%FS/10℃）:≤±0.021、≤±0.0131、

溫度對零點輸出的影響（%FS/10℃）:≤±0.028、≤±0.020、≤±0.0127、

溫度補償范圍（℃）:-10~+40

允許使用溫度范圍（℃）：-35~+70

推薦激勵電壓（V）：5~12(DC)

最大激勵電壓（V）：18（DC）

安全過載范圍（%FS）：150

極限過載范圍（%FS）：300

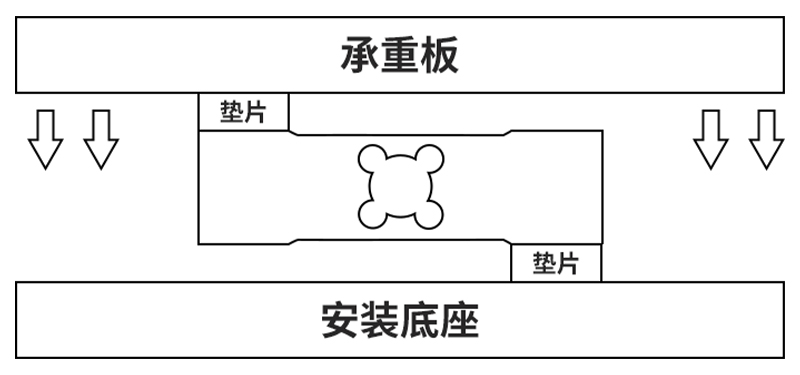

安裝受力圖解（Installation force diagram）

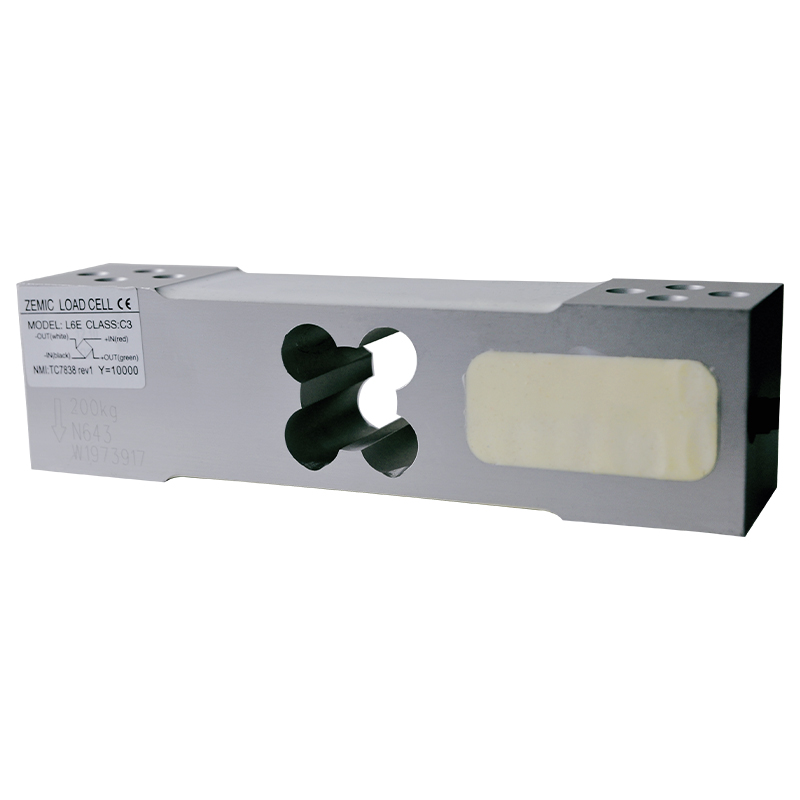

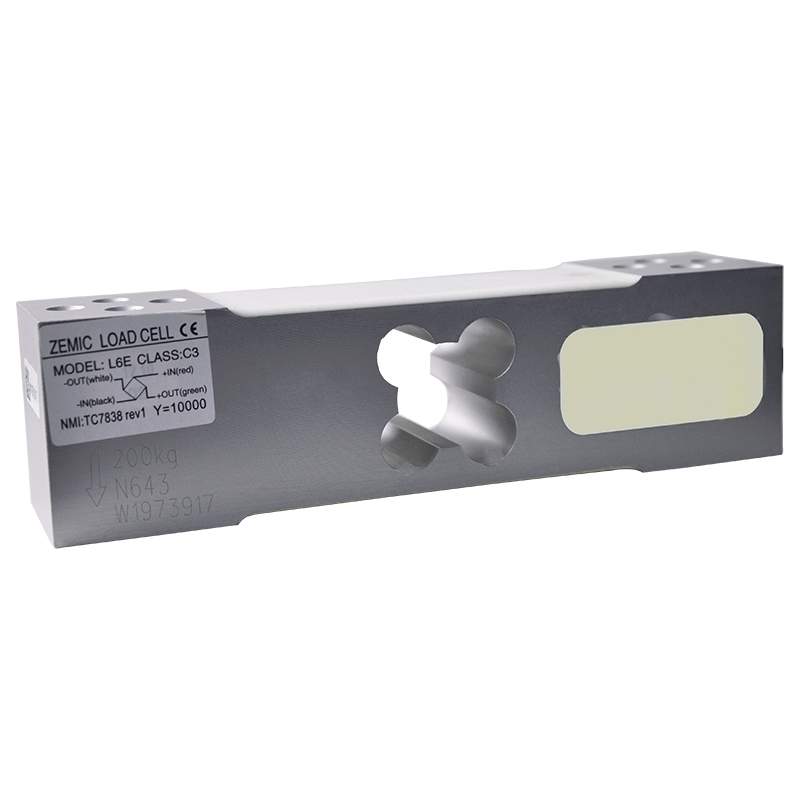

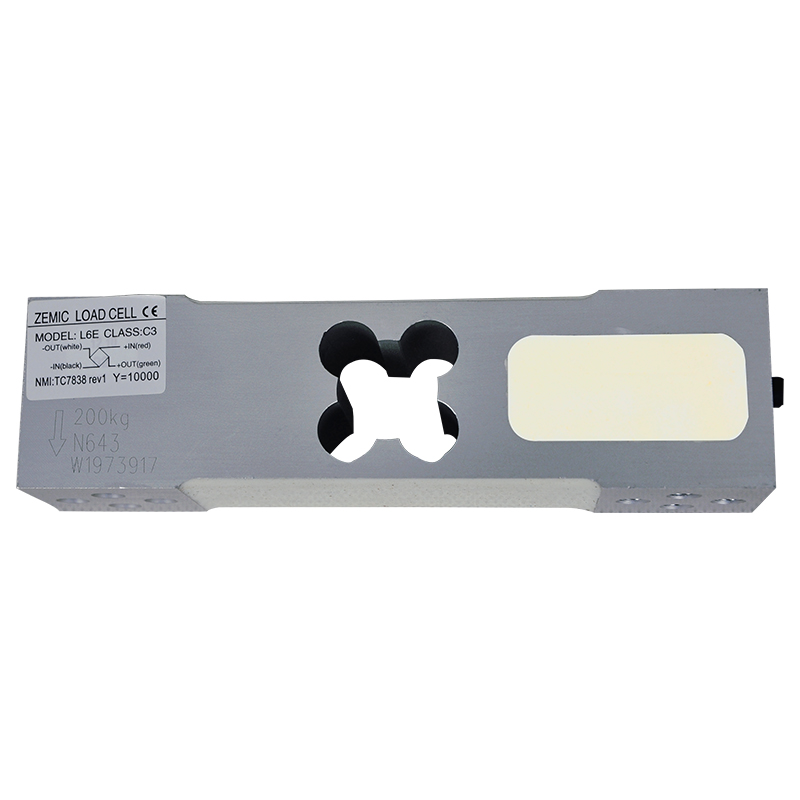

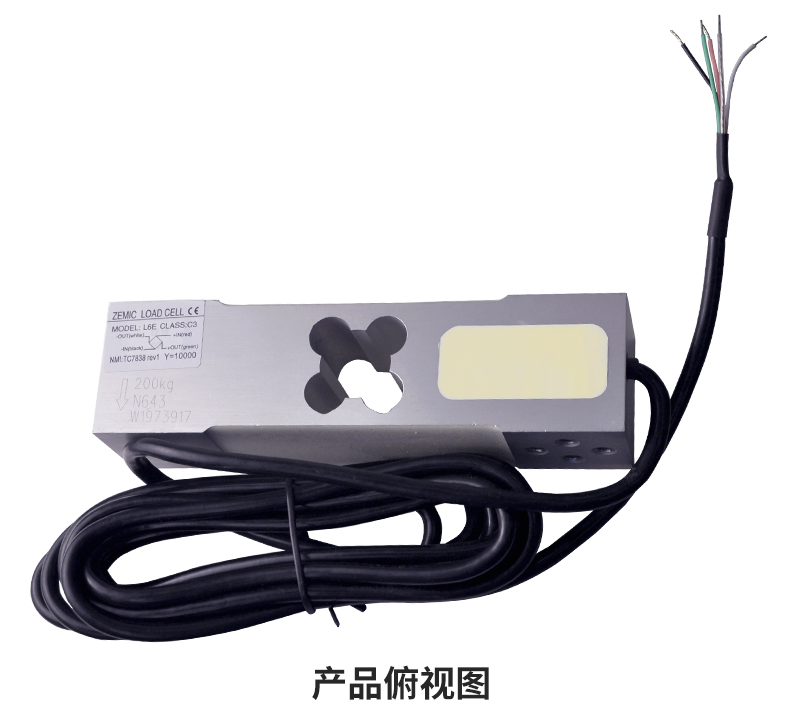

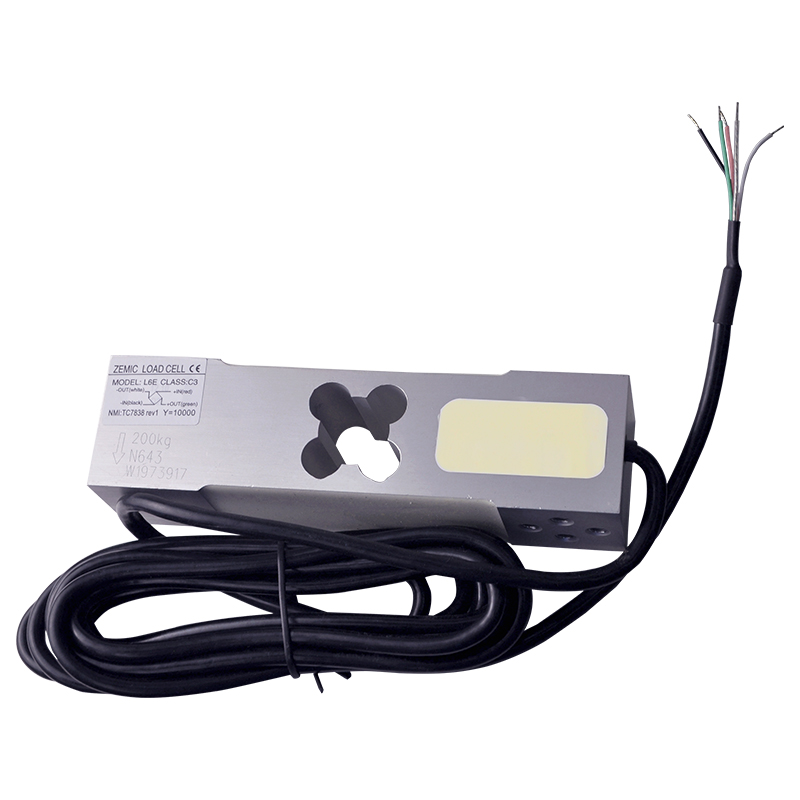

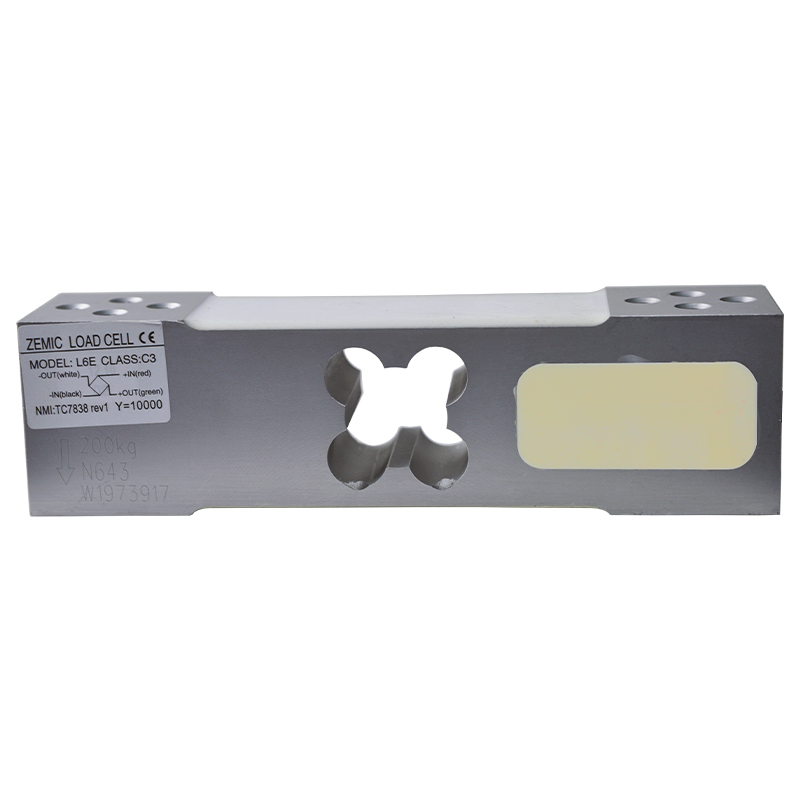

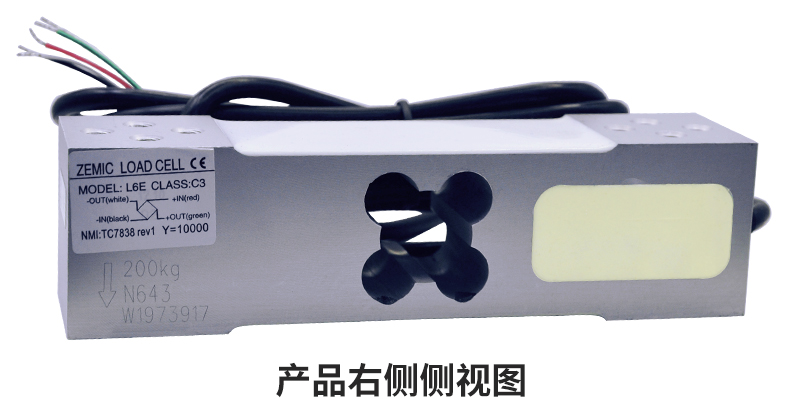

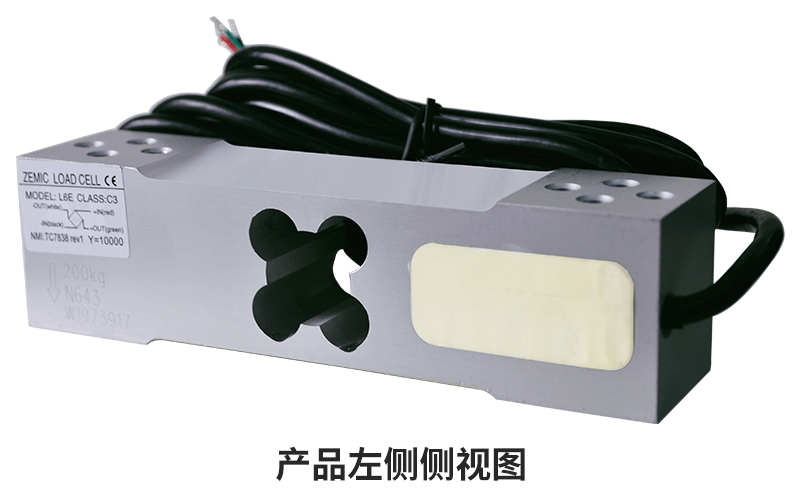

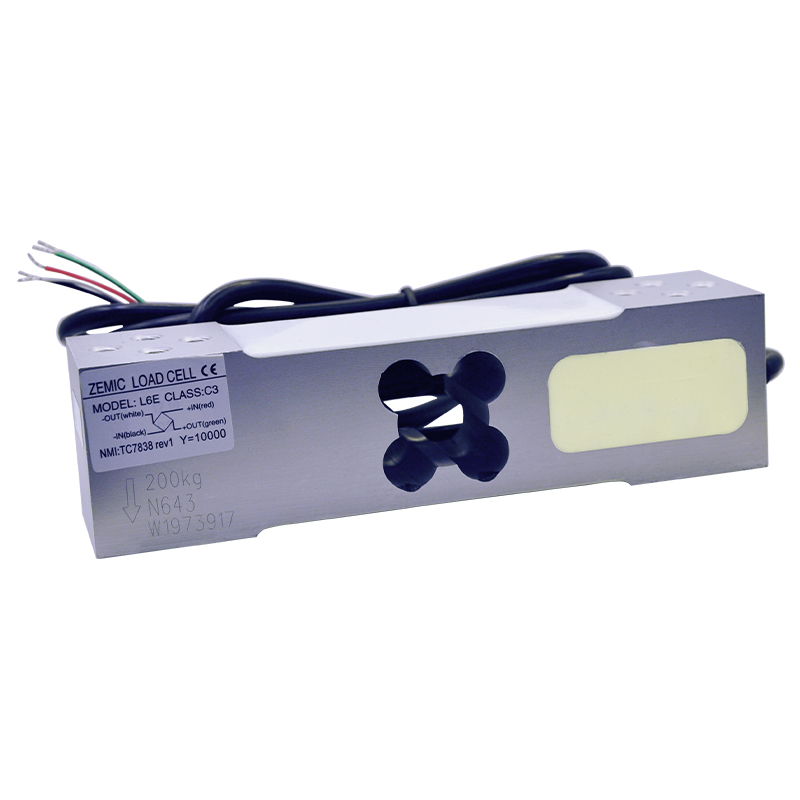

產品實拍圖（Product real picture）
